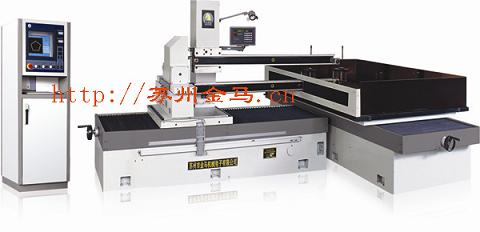

簡要描述：
*切割錐度0°、±3°、±30°三款； *最大切割厚度500mm； *X/Y行程(1200-2500)mm/(1000-3000)mm
|
技術參數 |
DK77100120 |
DK77100160 |
DK77120120 |
||||||
|
工作臺臺面尺寸 |
1600X1090mm |
1970X1090mm |
1650X1140mm |
||||||
|
XY 軸行程 |
1200X1000mm |
1600X1000mm |
1200X1200mm |
||||||
|
最大切割厚度 |
500mm |
500mm |
500mm |
||||||
|
最大切割錐度 |
0 ° |
± 3 ° |
± 30 ° |
0 ° |
± 3 ° |
± 30 ° |
0 ° |
± 3 ° |
± 30 ° |
|
UV 軸行程 |
|
20X20mm |
380X380mm |
|
20X20mm |
380X380mm |
|
20X20mm |
380X380mm |
|
加工精度 |
≤ 0.012mm |
≤ 0.012mm |
≤ 0.012mm |
||||||
|
最大切 割 速度 |
≥ 200mm 2 /min |
≥20 0mm 2 /min |
≥20 0mm 2 /min |
||||||
|
機床外形尺寸 |
2600X3000X1900mm |
3300X3000X1900mm |
2600X3300X1900mm |
||||||
|
技術參數 |
DK77120160 |
DK77120200 |
DK77160160 |
|||||
|
工作臺臺面尺寸 |
2020X1200mm |
2420X1200mm |
2120X1420mm |
|||||
|
XY 軸行程 |
1600X1200mm |
2000X120mm |
1600X1600mm |
|||||
|
最大切割厚度 |
500mm |
500mm |
500mm |
|||||
|
最大切割錐度 |
0 ° |
± 3 ° |
± 30 ° |
0 ° |
± 3 ° |
± 30 ° |
0 ° |
± 3 ° |
|
UV 軸行程 |
|
20X20mm |
380X380mm |
|
20X20mm |
380X380mm |
|
20X20mm |
|
加工精度 |
≤ 0.012mm |
≤ 0.012mm |
≤ 0.012mm |
|||||
|
最大切 割 速度 |
≥ 120mm 2 /min |
≥ 120mm 2 /min |
≥ 120mm 2 /min |
|||||
|
機床外形尺寸 |
3300X3300X1900mm |
3800X3300X1900mm |
3300X4200X1900mm |
|||||
|
技術參數 |
DK77160200 |
DK77160250 |
DK77200200 |
|||
|
工作臺臺面尺寸 |
2420X1420mm |
2920X1420mm |
2420X1820mm |
|||
|
XY 軸行程 |
2000X1600mm |
2500X1600mm |
2000X2000mm |
|||
|
最大切割厚度 |
500mm |
500mm |
500mm |
|||
|
最大切割錐度 |
0 ° |
± 3 ° |
0 ° |
± 3 ° |
0 ° |
± 3 ° |
|
UV 軸行程 |
|
20X20mm |
|
20X20mm |
|
20X20mm |
|
加工精度 |
≤ 0.012mm |
≤ 0.012mm |
≤ 0.012mm |
|||
|
最大切 割 速度 |
≥ 200mm 2 /min |
≥ 200mm 2 /min |
≥ 200mm 2 /min |
|||
|
機床外形尺寸 |
3800X4200X1900mm |
4500X4200X1900mm |
4200X4800X1900mm |
|||
|
技術參數 |
DK77200250 |
DK77250250 |
DK77250300 |
|||
|
XY 軸行程 |
2500X2000mm |
2500X2500mm |
2500X3000mm |
|||
|
最大切割厚度 |
500mm |
500mm |
500mm |
|||
|
最大切割錐度 |
0 ° |
± 3 ° |
0 ° |
± 3 ° |
0 ° |
± 3 ° |
|
UV 軸行程 |
|
20X20mm |
|
20X20mm |
|
20X20mm |
|
加工精度 |
≤ 0.012mm |
≤ 0.012mm |
≤ 0.012mm |
|||
|
最大切 割 速度 |
≥ 200mm 2 /min |
≥20 0mm 2 /min |
≥20 0mm 2 /min |
|||
|
機床外形尺寸 |
5200X4800X1900mm |
5200X5500X1900mm |
6200X5500X1900mm |
|||
*可根據用戶特殊要求進行專項設計和量身訂做；
*應用三維有限元分析軟件完成對機床的最優化設計；
*整機采用高品質鑄造，并經退火及先進的振動時效處理；
*采用箱型結構設計與周密加強筋支撐機身，保證機床具有極高剛性；
*所有機床經過國際品牌的激光干涉儀和球桿儀檢查機床線性精度和幾何精度，確保機床的三維精度；
*采用進口全交流伺服驅動、外掛手搖脈沖發生器；
*采用HF軟件控制，專用工業PC，LCD顯示器；具有自動找中、短路回退、停電記憶、恢復加工、圓形軌跡跟蹤顯示等功能，能夠接受ISO代碼和DXF文件，與CAD兼容；
*采用四滾道重載直線導軌，精密滾珠絲桿，精密絲桿作用軸承，全行程支持。
*采用新型高頻放電技術，采用分體式結構，重心低、操作方便，實現高效率、高光潔度、低損耗；
